特殊螺紋產品

 TG-QMI特殊螺紋油套管

TG-QMI特殊螺紋油套管

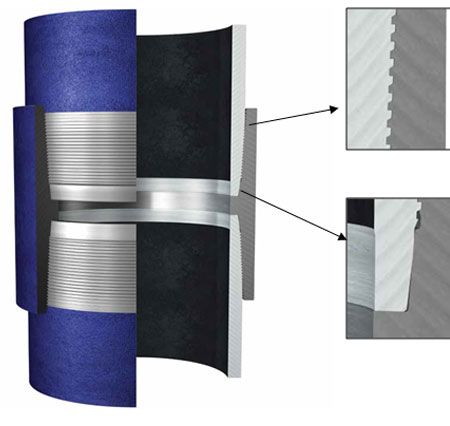

結構特點  ●采用API偏梯形螺紋,具有與管體相當的連接強度。 ● 主密封面采用錐面對錐面的密封結構,具有優秀的氣密封性能。 ● 主密封面與其他部位采用不同錐度進行光滑過渡,有效避免密封面損傷。 ● 足夠大的密封面積可以減小密封面接觸壓力,具有極佳的抗粘扣性能。 ● 采用

結構特點
●采用API偏梯形螺紋,具有與管體相當的連接強度。
● 主密封面采用錐面對錐面的密封結構,具有優秀的氣密封性能。
● 主密封面與其他部位采用不同錐度進行光滑過渡,有效避免密封面損傷。
● 足夠大的密封面積可以減小密封面接觸壓力,具有極佳的抗粘扣性能。
● 采用直角扭矩臺肩結構,具有高抗扭性能。
● 密封面輕度修復不影響接頭密封性能。
● 采用內平式結構,有效減小了管內紊流現象。

使用特點
● 螺紋具有較長的引導段,且錐度較大,對扣容易,上、卸扣方便。
● 上扣扭矩波動較小,容易控制。
● 可多次上、卸扣,有利于處理井下復雜情況。
● 可對密封面進行輕度修復不影響其性能。


特殊扣產品規格數據

規格外徑  名義重量 鋼級 壁厚mm  TG-QMI
  lb/f
114.3(4 1/2") 13.50  C,L,R,N,P,Q,T 7.37
15.10  C,L,R,N,P,Q,T 8.56
17.00  C,L,R,N,P,Q,T 9.65
18.90  C,L,R,N,P,Q,T 10.92
21.50  C,L,R,N,P,Q,T 12.7
139.7(5 1/2") 20.00  C,L,R,N,P,Q,T 9.17
23.00  C,L,N,P,Q,R,T 10.54
26.80  C,L,N,P,Q,R,T 12.7
177.8(7") 26.00  C,J,K,L,N,P,Q,R,T 9.19
29.00  C,L,R,N,P,Q,T 10.36
32.00  C,L,R,N,P,Q,T 11.51
35.00  C,L,N,P,Q,R,T 12.65
38.00  C,L,N,P,Q,R,T 13.72
42.70  C,L,N,P,Q,R,T 15.88
244.48(9 5/8") 43.50  C,L,R,N,P,Q,T 11.05
47.00  C,L,N,P,Q,R,T 11.99
53.50  C,L,N,P,Q,R,T 13.84
273.05(10 3/4") 45.50  C,L,N,P,Q,R,T 10.16
51.00  C,J,K,L,N,P,Q,R,T 11.43
55.50  C,L,R,N,P,Q,T 12.57
60.70  C,L,R,N,P,Q,T 13.84
65.70  C,L,R,N,P,Q,T 15.11
339.73(13 3/8") 61.00  C,L,R,N,P,Q,T 10.92
68.00  C,J,K,L,N,P,Q,R,T 12.19
72.00  C,J,K,L,N,P,Q,R,T 13.06
